埋弧焊的引弧板與引出板的使用




    什么是埋弧焊引弧板與引出板？

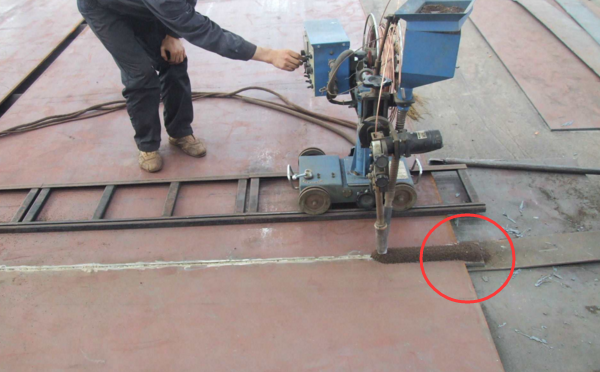

    在焊接不開坡口的對接時，鋼板之間的間隙和相對位置通過定位焊或焊上引弧板、引出板的方法來實現，焊接工作在引弧板開始，在引出板上結束。

    為什么要用引弧板與引出板？

    埋弧焊引弧板與引出板的加工

    引弧板和引出板應加工出與焊件同樣的坡口，與焊件對接部位要保持齊平。如果引弧板比焊件高，或向焊件一側有下坡度，焊接時熔渣會流到電弧前面造成夾渣。

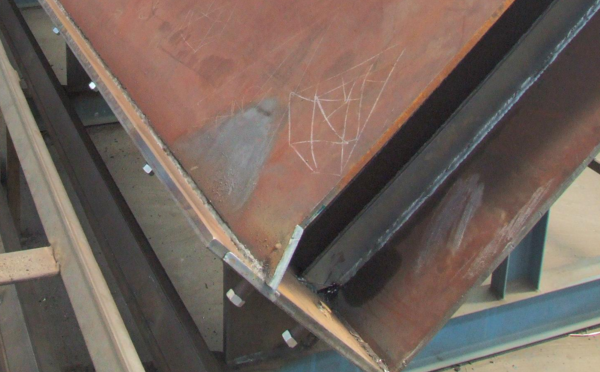

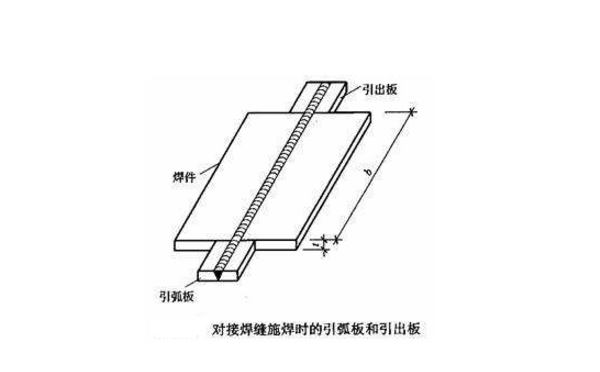

    引弧板和引出板可以做成整體，也可以用兩塊鋼板并成。引出板的長度應比主焊縫的弧坑長30～40mm。開始焊接用的引弧板長度為40～50mm，兩者的寬度則根據焊劑接能保持住的原則取60～120mm,。用兩塊鋼板并成的引出板依靠定位焊方法固定在被焊鋼板的端部（見下圖）。



    引出板采用焊條電弧焊焊在焊件的端面上，并應完全焊透。如果引出板和焊件端面之間沒有完全焊透，則在焊縫中可能形成縱向熱裂紋，這種熱裂紋一般位于對接縫的端面上，有時甚至在焊縫上伸展出一段很長的長度。

   使用埋弧焊引弧板與引出板的幾種情況
