奧氏體不銹鋼的焊接要點

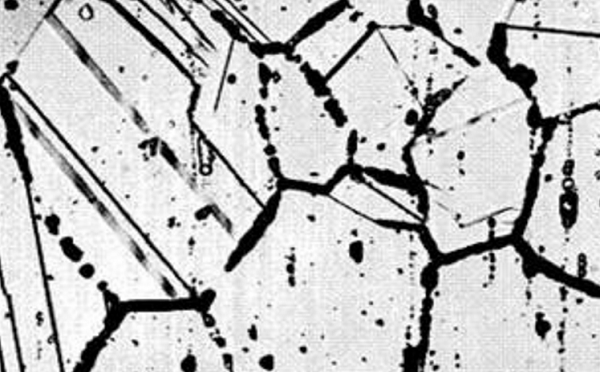

奧氏體不銹鋼焊接特點：對焊接熱裂紋敏感性較高，易產(chǎn)生弧坑裂紋和液化裂紋；易產(chǎn)生晶間腐蝕；易析出脆性σ相。根據(jù)以上特點，相應的焊接工藝措施為：
正確選擇焊接材料
正確選擇焊接材料，采用低氫、低碳、含有穩(wěn)定化元素以及含適量鐵素體的焊材。
焊接方法采用CO2氣體保護焊接。
不需預熱及快速冷卻
不需預熱及快速冷卻，以減少在敏化溫度區(qū)和高溫的停留時間，避免產(chǎn)生晶間腐蝕和σ相及產(chǎn)生粗大的鑄態(tài)組織。
嚴格控制道間溫度
嚴格控制道間溫度，最好是室溫，絕對不得超過100℃。

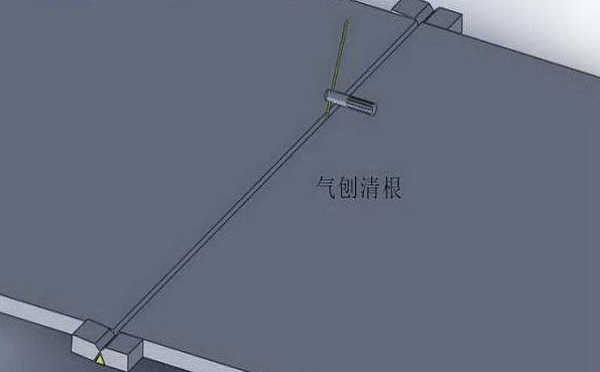

清根后必須打磨滲碳層
碳弧氣刨清根后必須打磨滲碳層，并且需PT確認無缺陷，同時打磨要求采用陶瓷低硫砂輪或樹脂砂輪。
采用低的熱輸入
工藝上需采用低的熱輸入（≤30kJ/cm,小電流≤200A、快速焊）。

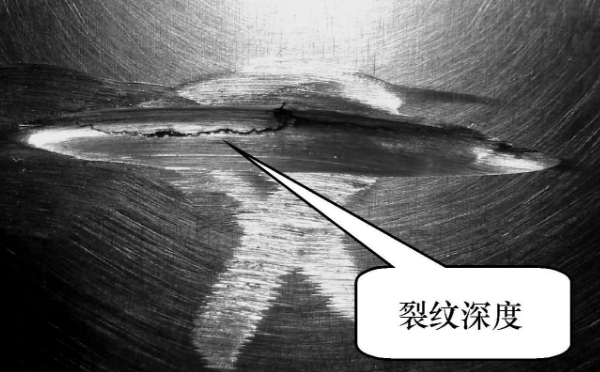

防止弧坑裂紋的產(chǎn)生
操作過程中需采用窄焊道（≤10mm）、多焊道、不擺動，并且在焊接過程結(jié)束或中途斷弧前，熄弧要慢且要設法填滿弧坑，以防止弧坑裂紋的產(chǎn)生。
觀察焊縫（道）的顏色
焊接后觀察焊縫（道）的顏色，銀色或銀灰色時不處理，出現(xiàn)黃色或更深的顏色要求打磨去除，直至露出銀色。同時，焊接過程中，合理的焊接順序也是最終產(chǎn)品質(zhì)量的重要保證措施之一，應該遵循以下原則：
1、先焊接收縮量大的焊縫以保證自由收縮，減少焊接應力；
2、提前增加整體剛性，以減少焊接變形量；
3、以對稱焊接、分段退步焊接的方式焊接。
總的來說，奧氏體不銹鋼具有優(yōu)良的焊接性。幾乎所有的熔化焊接方法均可用于焊接奧氏體不銹鋼，奧氏體不銹鋼的熱物理性能和組織特點決定了其焊接工藝特點。
1）由于導熱系數(shù)小而熱膨脹系數(shù)大，焊接時易于產(chǎn)生較大的變形和焊接應力，因此應盡可能選用焊接能量集中的焊接方法。
2）由于導熱系數(shù)小，在同樣的電流下，可比低合金鋼得到較大的熔深。同時又由于電阻率大，也為了避免焊條發(fā)紅，一般與同直徑的碳鋼或低合金鋼焊條相比，焊接電流較小。
3）由于焊接材料中合金元素相對較高，其中有些元素如ti、nb、cr、al等極易氧化和燒損，焊接時應盡可能縮短電弧，且擺動幅度要限制。
4）為提高焊縫的抗熱裂性能和耐蝕性能，焊接時，要特別注意焊接區(qū)的清潔，避免有害元素滲入焊縫。
5）奧氏不銹鋼焊接時一般不需要預熱。為了防止焊縫和熱影響區(qū)的晶粒長大及碳化物的析出，應控制低的層間溫度，一般不超過150℃。
相關咨訊
- 高級焊工焊接知識28個問答的解…
- 埋弧焊劑對鋼管焊接的技術(shù)要求
- 埋弧焊劑廠家?guī)懔私夂附庸に嚒?/a>
- 埋弧焊劑在焊接中最容易忽視的…
- 燒結(jié)焊劑在焊前預熱的主要作用
- 埋弧焊劑焊接工藝問題及解決措…
- 埋弧焊劑廠家：藥芯焊絲焊接操…
- 常見鐵基材料焊接難題的解決方…
- 埋弧焊劑在施焊中的工作原理及…
- 燒結(jié)焊劑廠家：埋弧焊的焊接工…
- 燒結(jié)焊劑廠家介紹79條焊接常識…
- 異種鋼材的焊接：不銹鋼與碳鋼
- 燒結(jié)焊劑廠家：解決焊接缺陷的…
- 燒結(jié)焊劑焊接材料在焊接低溫鋼…
- SJ101燒結(jié)焊劑焊接材料的優(yōu)勢
- 埋弧焊劑在焊前預熱與焊后熱處…
- 燒結(jié)焊劑在焊接過程中出現(xiàn)粘電…
- 埋弧自動焊的選擇原則
- 燒結(jié)焊劑焊接材料選擇的基本原…
- 燒結(jié)焊劑在焊接過程中常遇到的…
- 焊接材料燒結(jié)焊劑SJ101和SJ301…
- 豫林廠家?guī)闫占盁Y(jié)焊劑的小…
- 焊接設備熱處理的選擇條件
- 燒結(jié)焊劑SJ301焊劑如何與焊絲…
- 埋弧焊劑對鋼結(jié)構(gòu)控制焊接變形…
- 燒結(jié)焊劑在鋼結(jié)構(gòu)使用中需要注…
- 燒結(jié)焊劑提高焊接質(zhì)量的方法
- 埋弧焊劑的主要成分及作用
- 帶你了解埋弧焊劑溫度的控制和…
- 埋弧焊劑對焊接工序質(zhì)量的影響…
- 燒結(jié)焊劑存在的重要性
- 減少埋弧焊絲焊接飛濺的重要性
- 埋弧焊劑廠家：中國焊接材料行…
- 埋弧焊劑對汽車制造實現(xiàn)的高效…
- 埋弧焊劑的焊接注意事項
- 豫林埋弧焊劑廠家介紹：中國焊…
- 埋弧焊劑對焊接鋼管的知識講解
- 燒結(jié)焊劑新型的焊接材料生產(chǎn)廠…
- 埋弧焊劑廠家：預防和減少焊接…
- 埋弧焊劑對焊后熱處理的選擇
- 常見埋弧焊劑對焊管焊縫存在的…
- 如何選擇正確的不銹鋼焊接材料
- 埋弧焊焊劑焊接跑車速度對焊縫…
- 燒結(jié)焊劑與熔煉焊劑的比較
- 燒結(jié)焊劑與熔煉焊劑的區(qū)別
- 燒結(jié)焊劑在世界各地鋼材加工領…
- 埋弧焊鋼焊絲和焊劑在NB/T 470…
- 埋弧焊焊劑的一般要求
- 埋弧焊焊劑的作用
- 埋弧焊焊劑的種類和選擇
- 燒結(jié)焊劑的特點
- 埋弧焊焊劑的儲存方法有哪些
- 燒結(jié)焊劑的鋼結(jié)構(gòu)焊接
- 分析燒結(jié)焊劑在焊接時與焊絲的…
- 燒結(jié)焊劑具有的特征你知道嗎？
- 熔煉焊劑廠家談談焊劑與焊絲的…
- 熔煉焊劑是怎么使用的？
- 熔煉焊劑廠家說說焊接缺陷及消…
- 埋弧焊焊劑制造商談談什么是助…
- 現(xiàn)在埋弧焊焊劑發(fā)展應用如此成…
- 熔煉焊劑廠家談談電焊放心操作…
- 燒結(jié)焊劑sj102焊接時還需考慮…
- 埋弧焊焊劑廠家：什么是埋弧焊…
- 影響燒結(jié)焊劑使用壽命的因素是…
- 我廠燒結(jié)焊劑的價格是多少？
- 你知道燒結(jié)焊劑有哪些缺點嗎？
- 埋弧焊焊劑廠家：對焊劑的分類…
- 熔煉焊劑廠家：焊劑的烘干保溫…
- 燒結(jié)焊劑與熔煉焊劑的成分含量…
- 燒結(jié)焊劑中的硅與硅鐵有哪些區(qū)…
- 燒結(jié)焊劑廠家談談焊錫絲的主要…
- 淺談燒結(jié)焊劑中硅鐵的屬性
- 燒結(jié)焊劑的消耗量大嗎？
- 埋弧焊焊劑廠家談談埋弧焊的小…
- 熔煉焊劑廠家談談焊接工藝評定…
- 常見的埋弧焊焊劑具體怎么分類…
- 熔煉焊劑在熔化后的狀態(tài)是什么…
- 熔煉焊劑廠家分析鋼結(jié)構(gòu)焊接熱…
- 熔煉焊劑廠家：焊劑的兩類分別…
- 白云石原料對燒結(jié)焊劑有什么影…
- 燒結(jié)焊劑堿度值調(diào)節(jié)高嗎？
- 燒結(jié)焊劑廠家談談焊接的工作原…
- 埋弧焊用焊劑如何存放 ？
- 埋弧焊焊劑焊接電流對焊縫形狀…
- 使用燒結(jié)焊劑是一項促進高爐提…
- 燒結(jié)焊劑可滿足油氣管道鋼的焊…
- 燒結(jié)焊劑熔化的特性對焊接有影…
- 燒結(jié)焊劑廠家說說不銹鋼焊條使…
- 燒結(jié)焊劑在焊接時的優(yōu)勢都有哪…
- 燒結(jié)焊劑堿度高冶金效果好
- 談談燒結(jié)焊劑在市場運用中的廣…
- 熔煉焊劑廠家講講我國鋼結(jié)構(gòu)中…
- 燒結(jié)焊劑怎樣減少環(huán)境污染？
- 燒結(jié)焊劑廠家談談焊劑都怎么分…
- 燒結(jié)焊劑廠家分析影響助焊劑濺…
- 熔煉焊劑在建筑工程中的作用是…
- 熔煉焊劑怎樣使用在建筑工程行…
- 怎樣正確地儲存燒結(jié)焊劑?
- 燒結(jié)焊劑如何做到減少環(huán)境污染…
- 目前我國的燒結(jié)焊劑使用很廣泛
- 焊絲對埋弧焊焊劑工藝性能及質(zhì)…
- 燒結(jié)焊劑焊接煙塵消除有什么措…
- 熔煉焊劑使用方法及特點是什么
- 燒結(jié)焊劑的工作條件和使用性能…
- 燒結(jié)焊劑焊接氣孔是怎么形成的
- 熔煉焊劑都是由哪些礦物質(zhì)材料…
- 使用燒結(jié)焊劑需要考慮哪些因素
- 我們應如何使用熔煉焊劑
- 燒結(jié)焊劑在埋弧焊接中的優(yōu)點缺…
- 燒結(jié)焊劑可用作我們哪些行業(yè)使…
- 燒結(jié)焊劑用量少有什么好處？
- 螢石對燒結(jié)焊劑有什么影響
- 我們一起了解燒結(jié)焊劑的優(yōu)點
- 燒結(jié)焊劑使用過量產(chǎn)生廢渣的原…
- 熔煉焊劑和燒結(jié)焊劑的特征及組…
- 鉻不銹鋼焊條焊接的技術(shù)和方法
- 奧氏體不銹鋼的焊接要點
- G307馬氏體不銹鋼焊條E430-15…
- G302馬氏體不銹鋼焊條E430-16…
- G247 0Cr13Ni4Mo馬氏體不銹鋼…
- G217 馬氏體不銹鋼焊條E410-15…
- G202鈦鈣型馬氏體不銹鋼焊條E4…
- A507 低氫型奧氏體不銹鋼焊條E…
- A502鈦鈣型奧氏體不銹鋼焊條E1…
- A437MoCu低氫鈉型奧氏體不銹鋼…
- A437Mn低氫鈉型鉻鎳不銹鋼焊條
- A427 低氫鈉型鉻鎳不銹鋼Cr25N…
- A422 Cr25Ni18Mn8鉻鎳不銹鋼焊…
- A412鈦鈣型奧氏體不銹鋼焊條E3…
- A407低氫型奧氏體不銹鋼焊條E3…
- A402鈦鈣型純奧氏體不銹鋼焊條…
- A312SL 不銹鋼型滲鋁鋼焊條E30…
- A312鈦鈣型鉻鎳不銹鋼焊條E309…
- A307低氫鈉型鉻鎳不銹鋼焊條E3…
- A302 鈦鈣型鉻鎳不銹鋼焊條E30…
- A237超低碳低氫型有釩不銹鋼焊…
- A232低碳不銹鋼鈦鈣型焊條E318…
- A212含鈮鈦鈣型超低碳不銹鋼焊…
- A207低氫鈉型超低碳不銹鋼焊條…
- A202低碳不銹鋼鈦鈣型焊條E316…
- A172奧氏體鈦鈣型不銹鋼焊條E3…
- A147低氫鈉型鉻鎳不銹鋼焊條Cr…
- A146 鉻鎳不銹鋼焊條Cr20Ni10M…
- A137低碳含鈮不銹鋼焊條E347-1…
- A132低碳含鈮不銹鋼焊條Cr19Ni…
- A107低碳低氫鈉型不銹鋼焊條E3…
- A102低碳鈦鈣型不銹鋼焊條E308…
- A082鈦酸型超低碳不銹鋼焊條，…
- A062 鈦鈣型超低碳不銹鋼焊條E…
- A052超低碳不銹鋼焊條Cr18Ni24…
- A042超低碳不銹鋼鈦鈣型焊條E3…
- A042Si超低碳不銹鋼焊條AVESTA…
- A042Mn鈦鈣型超低碳不銹鋼焊條
- 超低碳不銹鋼焊條A032 E317 Mo…
- 奧氏體不銹鋼薄板焊接的變形問…
- 奧氏體不銹鋼焊接常見問題-應…
- 奧氏體不銹鋼焊接常見問題-刀…
- 奧氏體不銹鋼焊接常見問題-晶…
- 奧氏體不銹鋼焊接常見問題-焊…
- 奧氏體不銹鋼焊接工藝要點
- 奧氏體不銹鋼焊接材料選擇
- 奧氏體不銹鋼焊接方法選擇
- 不銹鋼焊接焊前準備
- A022Si鈦鈣型超低碳不銹鋼焊條
- A022L鈦鈣型超低碳不銹鋼焊條
- A012Si超低碳不銹鋼焊條介紹（…
- A002Nb不銹鋼焊條鈦鈣型藥皮超…
- A002A超低碳不銹鋼焊條(E308L-…
- A002超低碳不銹鋼焊條(E308L-1…
- 氣體保護電弧焊鋼絲和填充絲在…
- 鋼焊條在NB/T 47018.2-2017《…
- SJ305焊劑帶極埋弧堆焊燒結(jié)焊…
- SJ304焊劑帶極埋弧堆焊燒結(jié)焊…
- SJ303焊劑帶極埋弧堆焊燒結(jié)焊…
- SJ302焊劑燒結(jié)中性硅鈣型焊劑…
- H08SHA抗氫鋼用埋弧焊絲介紹
- 電渣焊焊劑的特殊要求
- 燒結(jié)焊劑必須烘干嗎
產(chǎn)品列表
- 燒結(jié)焊劑
- 燒結(jié)焊劑SJ101
- 燒結(jié)焊劑SJ101G
- 燒結(jié)焊劑SJ101Q
- 燒結(jié)焊劑SJ102
- 燒結(jié)焊劑SJ301
- 燒結(jié)焊劑SJ301A
- 燒結(jié)焊劑SJ501
- 燒結(jié)焊劑SJ601
- 燒結(jié)焊劑SJ601A
- 熔煉焊劑
- 熔煉焊劑HJ431
- 熔煉焊劑HJ350
- 熔煉焊劑HJ260
- 熔煉焊劑HJ131
- 熔煉焊劑HJ107
- 埋弧焊焊絲
- 埋弧焊用焊絲
- H08A碳鋼低錳埋弧焊絲
- H08E低錳低硅型焊絲
- H08MnA(EM12K)碳鋼中錳埋弧焊絲
- H10Mn2碳鋼高錳埋弧焊絲
- H10MnSi碳鋼中錳高硅埋弧焊絲
- H08Mn2SiA碳鋼高錳高硅埋弧焊絲
- H08MnMoA低合金高強鋼埋弧焊絲
- H08Mn2MoA低合金高強鋼埋弧焊絲
- ER308不銹鋼埋弧焊絲
- ER308L不銹鋼埋弧焊絲
- ER308H不銹鋼埋弧焊絲
- ER316L不銹鋼埋弧焊絲
- ER309L不銹鋼埋弧焊絲
- 氣體保護焊絲
- ER49-1碳鋼氣保焊絲
- ER50-3(ER70S-3)碳鋼TIG氬弧焊絲
- ER50-6(ER70S-6)碳鋼TIG氬弧焊絲
- ER50-G(ER70S-G)TIG氬弧焊絲
- E501T-1(E71T-1C)CO2氣保焊絲
- 焊條
- J421高鈦鉀型碳鋼焊條
- J422鈦鈣型碳鋼焊條
- J502鈦鈣型碳鋼焊條
- J506Fe碳鋼焊條
- J507DR低氫鉀型藥皮底層打底焊條 (E5015-G)
- J907Cr低合金高強鋼焊條（E9015-G）
- J107Cr低合金高強鋼焊條（E10015－G）
- J107低合金高強鋼焊條（E10015-G）
- J857CrNi低合金高強鋼焊條（ E8515-G）
- J857Cr低合金高強鋼焊條（E8515-G）
- J857低氫鈉低合金高強鋼焊條(E8515-G)
- J707RH 高韌性超低氫焊條焊條（E7015-G）
- J707 低合金高強鋼焊條（E7015-D2）
- J607RH高韌性超低氫鈉型藥皮的焊條（E6015-G）
- J607Ni低氫鈉型低合金高強鋼焊條（E6015-G）
- J507RH低氫鈉型高韌性超低氫低合金鋼焊條（E5015-G）
- ND耐硫酸露點腐蝕鋼焊條09CrCuSb焊條
- J506CrNiCu低氫鉀型低合金鋼焊條
- J507CrNi低氫鈉型低合金鋼焊條（E5015-G）
- J506D低氫鉀型藥皮底層打底焊條
- J507SHA低氫鈉型超低硫、磷抗氫鋼焊條（E5015）
- J507SH低氫鈉型藥皮抗氫鋼焊條（E5015）
- J427SHA低氫鈉型抗氫鋼焊條（E4315）
- J427SH低氫鈉型抗氫鋼焊條（E4315）
- 堆焊焊條
- D317鉻鎢釩鉬沖模堆焊焊條（EDRCrMoWV-A3-15）
- D317A鎢鉻鉬釩冷焊高耐磨堆焊焊條
- D307低氫鈉堆焊焊條(EDD-D15)
- D276、D277低氫型高鉻錳鋼耐氣蝕堆焊焊條（EDCrMn-B-15、EDCrMn-B-15）
- D266低氫鉀高錳鋼堆焊焊條（EDMn-B-16焊條）
- D256 低氫鉀高錳鋼堆焊焊條（EDMn-A-16）
- D237低氫鈉鉻鉬釩型堆焊焊條（EDPCrMoV-A1-15）
- D227低氫鈉鉻鉬釩堆焊焊條（EDPCrMoV-A2-15）
- D212鈦鈣鉻鉬堆焊焊條（EDPCrMo-A4-03）
- D207低氫鈉鉻錳硅型堆焊焊條（EDPCrMnSi-A1-15）
- D172 EDPCrMo-A3-03鈦鈣鉻鉬堆焊焊條
- D167 EDPMn6-15低氫鈉錳硅堆焊焊條
- D146低氫鉀錳型堆焊 EDPMn4-16焊條
- D132 EDPCrMo-A2-03鈦鈣鉻鉬堆焊焊條
- D127低氫鈉錳型堆焊焊條
- D112 EDPCrMo-A1-03鈦鈣鉻鉬型堆焊焊條
- D107 EDPMn2-15低氫鈉錳型堆焊焊條
- D102 EDPMn2-03鈦鈣錳型堆焊焊條
- D047硬面堆焊焊條
- D036硬面堆焊焊條
- D027硬面堆焊焊條
- D017耐磨堆焊補焊焊條
- 鑄鐵焊條
- Z248鑄鐵焊條(EZC)
- Z508鎳銅合金鑄鐵焊條（EZNiCu-1）
- Z408鎳鐵合金鑄鐵焊條（EZNiFe-1）
- Z308純鎳鑄鐵焊條(EZNi-1)
- 不銹鋼焊條
- A902奧氏體不銹鋼焊條（E320-16 ES320-16）
- A802鉻鎳不銹鋼焊條（Cr18Ni18Mo4Cu2）
- A607奧氏體耐熱不銹鋼焊條（E330MoMnWNb-15）
- A502/A507奧氏體不銹鋼焊條（E16-25MoN）
- A412奧氏體不銹鋼焊條（E310Mo ES310Mo）
- A402/A407奧氏體不銹鋼焊條（E310 ES310）
- A312鉻鎳不銹鋼焊條（E309Mo）
- A302/A307鉻鎳不銹鋼焊條(E309)
- A232/A237低碳不銹鋼焊條（E318V）
- A212 超低碳不銹鋼焊條（E318）
- A202/A207低碳不銹鋼焊條 （E316）
- A132/A137低碳不銹鋼焊條 （E347）
- A112/A117鉻鎳不銹鋼焊條
- A102/A107低碳不銹鋼焊條( E308L)
- A082超低碳不銹鋼焊條
- A072鈦鈣型超低碳不銹鋼焊條00Cr25Ni20Nb焊條
- A062鈦鈣型超低碳不銹鋼焊條(E309L)Cr23Ni13焊條
- A052超低碳不銹鋼焊條Cr18Ni24Mo5焊條
- A042超低碳不銹鋼鈦鈣型焊條（E309MoL）
- A032超低碳不銹鋼焊條（E317MoCuL）
- A022超低碳不銹鋼焊條（E316L）
- A002超低碳不銹鋼焊條(E308L)
- G357馬氏體不銹鋼焊條
- G307馬氏體不銹鋼焊條E430焊條
- G247馬氏體不銹鋼焊條（0Cr13Ni4Mo）
- G232 E410NiMo馬氏體不銹鋼焊條
- G202/G207 E410馬氏體不銹鋼焊條
- AF2209 雙相不銹鋼焊條（E2209）
- 耐熱鋼與低溫鋼焊條
- W807低溫鋼焊條（E5015-G）
- W107低溫鋼焊條（E5015-G）
- W907Ni 低溫鋼焊條（E5515-C2）
- W707Ni低氫鈉型藥皮含Ni低溫鋼焊條（E5515-H5P）
- W607低氫鈉型藥皮的低溫鋼焊條（E5015-GP）
- R807鉬和鉻鉬耐熱鋼焊條（ E11MoVNi）
- R717低氫鈉型耐熱鋼焊條
- R707鉬和鉻鉬耐熱鋼焊條（E6215-9C1M）
- R507鉬和鉻鉬耐熱鋼焊條（E5MoV-15）
- R407L鉬和鉻鉬耐熱鋼焊條（E6015-B3L）
- R407鉬和鉻鉬耐熱鋼焊條（E6015-B3）
- R327鉬和鉻鉬耐熱鋼焊條（E5115-B2-VW）
- R317鉬和鉻鉬耐熱鋼焊條（E5515-B2-V）
- R307C 鉬和鉻鉬耐熱鋼焊條（E5515-B2）
- R307L鉬和鉻鉬耐熱鋼焊條（E5515-B2L）
- R307 鉬和鉻鉬耐熱鋼焊條（E5515-B2）
- R207 鉬和鉻鉬耐熱鋼焊條（E5515-B1）
- R107 鉬和鉻鉬耐熱鋼焊條（E5015-A1）
聯(lián)系我們
地址: 河南省鞏義市大峪溝鎮(zhèn)王河村 郵編 451271
電話: 15803894666
電話: 0371-64057355
傳真: 0371-64054446
郵箱: sales@yulinhancai.com
網(wǎng)站:
www.www33444.com
www.ylflux.com
